specialfremstillet Carbon Fiber Drone ekstern baldakin hætte hoveddæksel
Hjem / Produkt / Specialformede dele / Rumfart / Carbon Fiber Drone ekstern baldakin hætte hoveddæksel
  • Carbon Fiber Drone ekstern baldakin hætte hoveddæksel
  • Carbon Fiber Drone ekstern baldakin hætte hoveddæksel
  • Carbon Fiber Drone ekstern baldakin hætte hoveddæksel
  • Carbon Fiber Drone ekstern baldakin hætte hoveddæksel

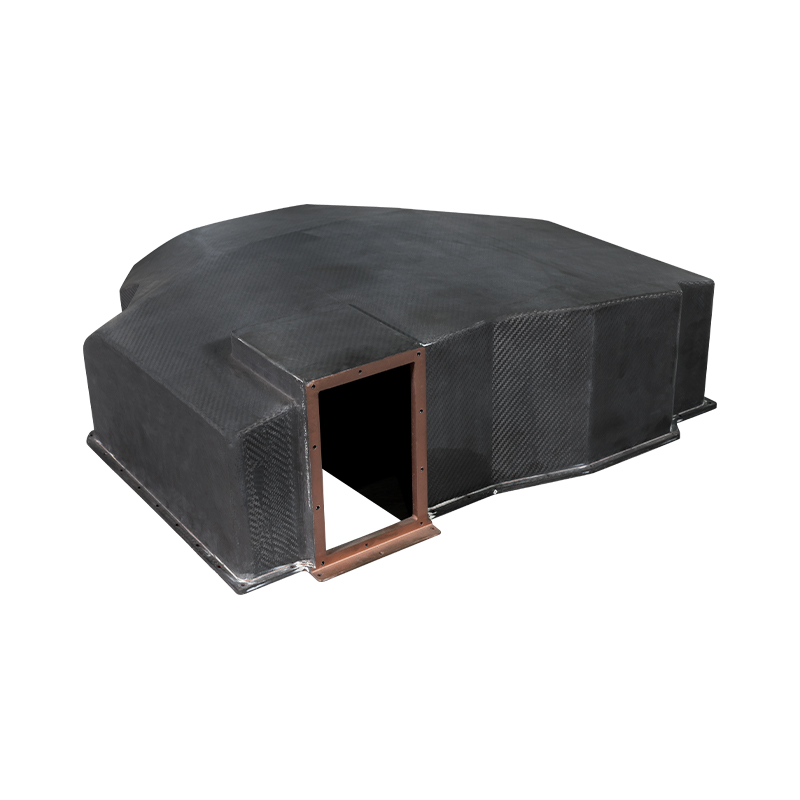

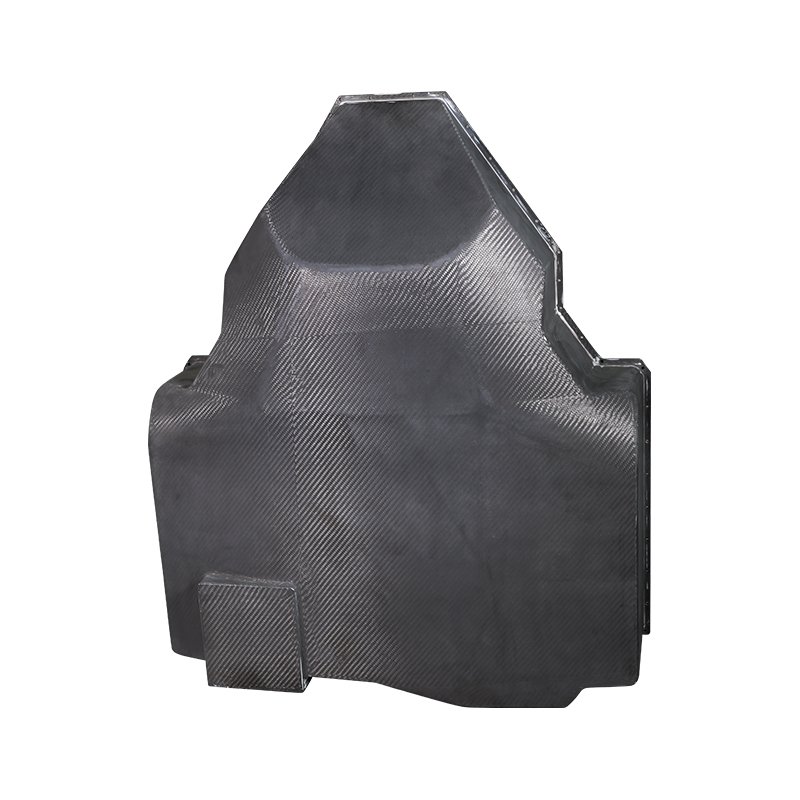

Carbon Fiber Drone ekstern baldakin hætte hoveddæksel

Det kan reducere vægten af ​​flystrukturen med omkring 15% ~ 20% og øge den effektive belastning; det kan også forenkle UAV-procesudstyret, reducere montagearbejdet, forkorte fremstillingscyklussen og reducere omkostningerne for hele flyets livscyklus. Parametre kan tilpasses.

Kontakt os
Tidligere：Carbon Fiber Unmanned Aerial Vehicle (UAV) LandingsstelNæste：Carbon Fiber Drone Shell
omfang
UAV EKSTERN DÆKNING · AEROSPLACE GRADE
Carbon Fiber Drone ekstern baldakin hætte hoveddæksel
Vægt (typisk) 42-68 g
Vægtykkelse 0,6-1,2 mm
Service temp -40 til 110°C
Strukturelt overblik
Prepreg kulfiber baldakin fremstillet via matchet metalstøbning eller autoklavehærdning. Toray T700 3K twill stof med høj sejhed epoxyharpiks. Trækmodul 65 GPa, bøjningsstyrke 750 MPa. Designet til DJI M300, Mavic 3, Matrice og brugerdefinerede FPV-rammer. Intern frigang designet til GPS-modul, IMU og interfacekabler for nyttelast. Overfladeresistivitet 10-100 ohm pr. kvadrat for ESD-beskyttelse.
Fiber type Toray T700SC 3K 2x2 twill
Harpiks system Epoxy (Tg 135°C)
Fibervolumen 57-62 procent
Overflade finish Glans (GU 90) eller mat
Monteringspunkter M2.5 / M3 indlejrede møtrikker
1
Kerne fordele
  • Massereduktion: 70 procent lettere end aluminiumsskærm, 50 procent lettere end PC-ABS med samme stivhed
  • Signalgennemsigtighed: RF-transmissionstab under 0,3 dB ved 2,4 GHz og 5,8 GHz (ikke-ledende belægning påført)
  • Slagfasthed: Ingen revneudbredelse efter 500 g fald fra 1,5 m på beton
2
Dimensionsparametre
  • Længdeområde: 55-120 mm (afhængig af flyskrog)
  • Breddeområde: 45-95 mm
  • Højdeområde: 25-55 mm
  • Tolerance: plus/minus 0,15 mm på monteringsflader
  • Trækvinkel: 2 til 3 grader til afformning
3
Miljøresistens
  • UV-bestandighed: 500 timer QUV med glansbevarelse over 85 procent
  • Fugtabsorption: mindre end 0,1 procent efter 7 dages nedsænkning
  • Kemisk resistens: Upåvirket af brændstof, olie og standard rengøringsopløsningsmidler
Integrations- og samlenotater
Monteringsskruer skal bruge nylonskive for at forhindre galvanisk korrosion mellem carbon- og aluminiumsskrog.
Forborede huller diameter 2,2 mm til M2 skruer; forsænkningsvinkel 100 grader for plan montering.
EMI pakningskanal tilgængelig til afskærmning mod elektromagnetisk interferens fra ESC-moduler.
Ventilationsåbninger kan integreres under støbning til batteri- eller ESC-køleluftstrøm.
Kompatibilitetsmatrix
Kompatibel med DJI M300 RTK, M350, Mavic 3 Enterprise, Autel EVO II og brugerdefinerede 7-tommer til 10-tommer FPV-rammer.
Design af adgangsdør til nyttelast tilgængeligt til faldmekanisme eller sekundært kamerafremspring.
Brugerdefinerede udskæringer til antenner (SMA, u.FL) og USB/HDMI-porte understøttet med MOQ 50-enheder.
Håndterings- og vedligeholdelsesprotokol
01. Rengøring — Brug isopropylalkohol (70 procent) med en fnugfri klud. Må ikke nedsænkes i væske.
02. Inspektion — Tjek for delaminering ved tap-test før hver flyvning. Mat lyd indikerer adskillelse.
03. Reparation — Små revner fyldt med epoxyharpiks. Udskift dækslet, hvis stødskader overstiger 15 mm revnelængde.
04. Opbevaring — Holdes væk fra direkte sollys, når den ikke er i brug. UV klarlak forlænger levetiden til 2.000 flyvetimer.
Typiske anvendelser
Industrielle inspektionsdroner Landbrugssprøjtning UAV'er Søge- og redningsfly FPV racing freestyle covers LiDAR mapping platform kabinetter
Blokerer kulfiber GPS-signalet?
Ubelagt kulfiber dæmper RF-signaler. Vores baldakiner inkluderer et ikke-ledende overfladelag (glasfiber eller gelcoat), der reducerer signaltab til under 0,5 dB, hvilket muliggør GPS- og telemetrimodtagelse uden eksterne antenner.
Maksimal driftshøjde og temperatur
Højde op til 7.000 m. Kontinuerlig driftstemperatur -30°C til 85°C. Kortvarig udsættelse for 110°C (direkte sollys på mørke overflader).
Tilpasset formpris og leveringstid
Aluminiumsform: USD 1.800-2.500, leveringstid 25-30 dage. Prøve baldakiner leveres inden for 5 dage efter færdiggørelse af formen.
i Alle baldakiner er 100 procent inspiceret via CMM for hulpositionstolerance. Batch-testrapporter inkluderer Tg, fibervolumen og visuel inspektion pr. IPC-A-600. OEM branding (lasergravering) tilgængelig.
