specialfremstillet Epoxy Resin Glasfiber Isoleringsplade
Hjem / Produkt / Prepreg / Epoxy Resin Glasfiber Isoleringsplade
  • Epoxy Resin Glasfiber Isoleringsplade
  • Epoxy Resin Glasfiber Isoleringsplade
  • Epoxy Resin Glasfiber Isoleringsplade
  • Epoxy Resin Glasfiber Isoleringsplade

Epoxy Resin Glasfiber Isoleringsplade

Kontakt os
Tidligere：Der var intet tidligere produkt.Næste：Intet næste produkt
omfang
FR-4 / G11 SERIEN

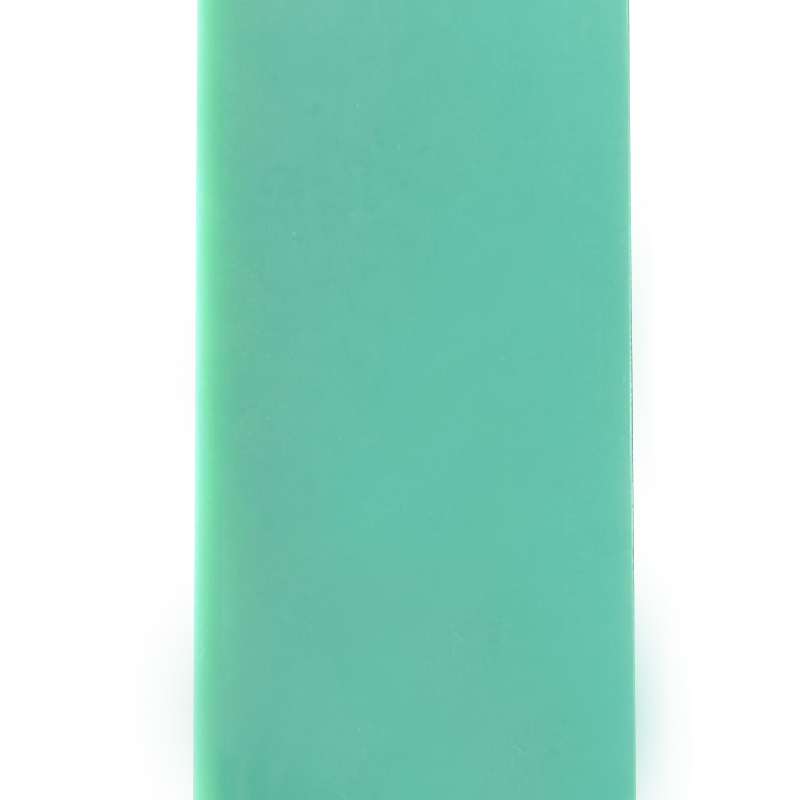

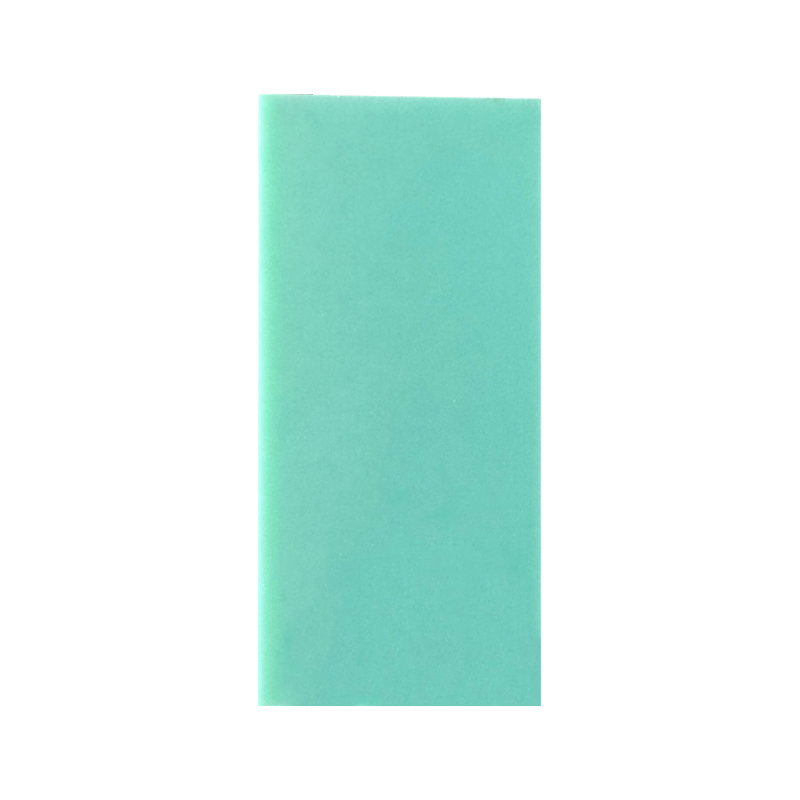

Epoxy Resin Glasfiber Isoleringsplade
Kontinuerlige E-glas stoflag imprægneret med bromeret epoxyharpiks, trykstøbt ved 160°C og 14 MPa. Dielektrisk styrke 20–28 kV/mm (ASTM D149), vandabsorption ≤0,15 % efter 24 timers nedsænkning. Driftstemperaturklasse F (155°C) med UL 94 V-0 brændbarhedsklassificering. Tykkelsesområde 0,3 mm til 50 mm, tilgængelig i naturgrøn, hvid, gul og sort til elektrisk isolering og strukturel montering.
Termisk klasse F (155°C)
UL brændbarhed 94 V-0
Dielektrisk 20–28 kV/mm
▸ Tekniske fordele
  • Lysbuemodstand: 180 sekunder uden sporing (ASTM D495), specificeret til højspændingsanlæg og kontaktorer.
  • Lav dissipationsfaktor: Tan δ 0,015–0,02 ved 1 MHz, bevarer signalintegriteten i højfrekvente PCB-applikationer.
  • Bearbejdningsstabilitet: Gratfri boring med hårdmetalværktøj; delaminering kontrolleret ved huldiametre ≥0,8 mm.
  • Fugtbestandighed: Retention af isolationsmodstand >95 % efter 96 timer ved 95 % RF.
▸ Mekaniske og elektriske data
Bøjningsstyrke (på langs) 350 – 450 MPa
Trækstyrke 280 – 340 MPa
Trykstyrke 350 – 420 MPa
Volumenresistivitet 10⁷ – 10⁸ MΩ·cm
CTI (komparativ sporing) 175 – 200 V (PLC 3)
⎯
Dimensionstolerancer
0,5 – 1,6 mm ±0,10 mm
1,6 – 3,0 mm ±0,15 mm
3,0 – 6,0 mm ±0,20 mm
Længde/bredde ≤1000 mm ±2,0 mm
⎯
Termisk og kemisk
  • Kontinuerlig service: 130°C – 155°C
  • Termisk ledningsevne: 0,25–0,35 W/(m·K)
  • Kemisk resistens: acetone, ethanol, mineralolier
  • Undgå: koncentreret svovlsyre
⎯
Behandlingsparametre
  • Klipning ≤3 mm tykkelse
  • Boretilførsel: 0,05–0,10 mm/omdr
  • Spindelhastighed: 20k–40k RPM
  • Forvarmning ved 80°C til udstansning >2 mm
◆ Anvendelsesfelter (certificeret i henhold til IEC 60893, NEMA LI-1)
Koblingsbarrierer Samleskinne understøtter PCB testarmaturer Transformer afstandsstykker Motorspaltekiler Bue sliske plader Isolerende skiver
RoHS-kompatibel · REACH SVHC-fri · Halogenfri kvalitet tilgængelig (IEC 61249-2-21)
Opbevaring og håndtering
▸ Hold fladt på paller med kantstøtte. Maksimal stakhøjde 800 mm for at forhindre skævvridning.
▸ Luftfugtighedsområde: 40 % – 70 % RF. Langvarig eksponering >80 % RH kan øge vandabsorptionen over 0,3 %.
▸ Undgå direkte kontakt med kobber- eller nøgne ståloverflader under langtidsopbevaring (oxidationsrisiko).
Almindelige spørgsmål og noter
Max driftsspænding? 2,5 kV pr. mm tykkelse for AC (60 % derating for DC).
Post-forming evne? Ingen termoformning efter hærdning; Kun præ-imprægnerede plader.
Afgasning i vakuum? TML 0,45 %, CVCM 0,08 % — velegnet til vakuumkamre.
Warpage kontrol? Udglødning ved 120°C i 2 timer reducerer restspænding efter bearbejdning.
ⓘ Certificeringsmuligheder: MIL-I-24768, GB/T 1303.1, UL-anerkendt (E-nummer tilgængeligt). Batch sporbarhed inkluderet. Mekaniske værdier baseret på 1,6 mm tykkelse, længderetning.
