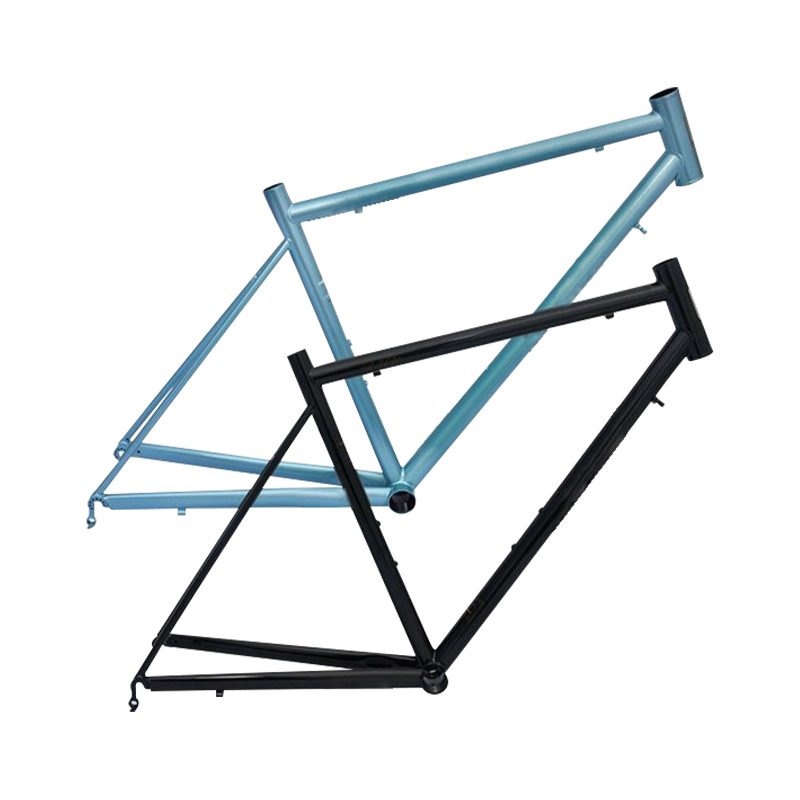

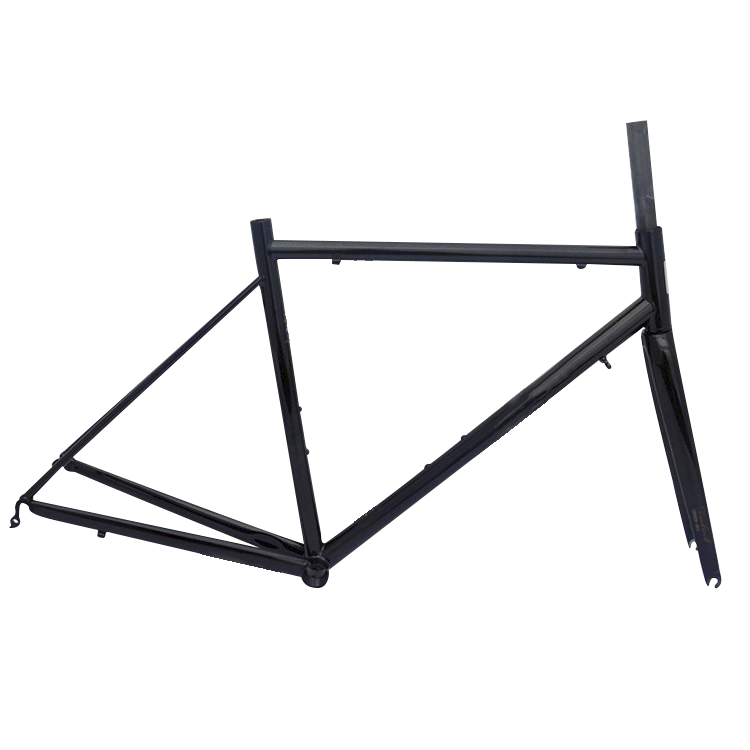

Cykelstel i kulfiber

Cykelstel i kulfiber består af lag af kulfiber (vævede kulfiberlag) indlejret i en epoxyharpiksmatrix. Kulfiberen giver den styrke, og harpiksen binder den sammen. De fleste stel er lavet af flere lag kulfiber/harpiksmateriale (kaldet "prepreg"), med forskellige kvaliteter og retninger taget i betragtning på forskellige steder i rammen.
Fordele:

  • Højt forhold mellem stivhed og vægt;
  • Forbedret formbarhed;
  • Kan støbes til aerodynamiske rørprofiler.
Kontakt os
Tidligere：Høj styrke korrosionsbestandig letvægts paddleboardNæste：Carbon Fiber letvægts Pickleball-pagaj
omfang
Fremstillinger - Kulfiber
Bøjningsstyrke MPa 700-900
Trækstyrke MPa 300-400
Kompressionsstyrker MPa 150-250
Elasticitetsmodul GPA 200-300
Tætheder g/cm 3 1.8
MONOKOK · HØJ MODUL

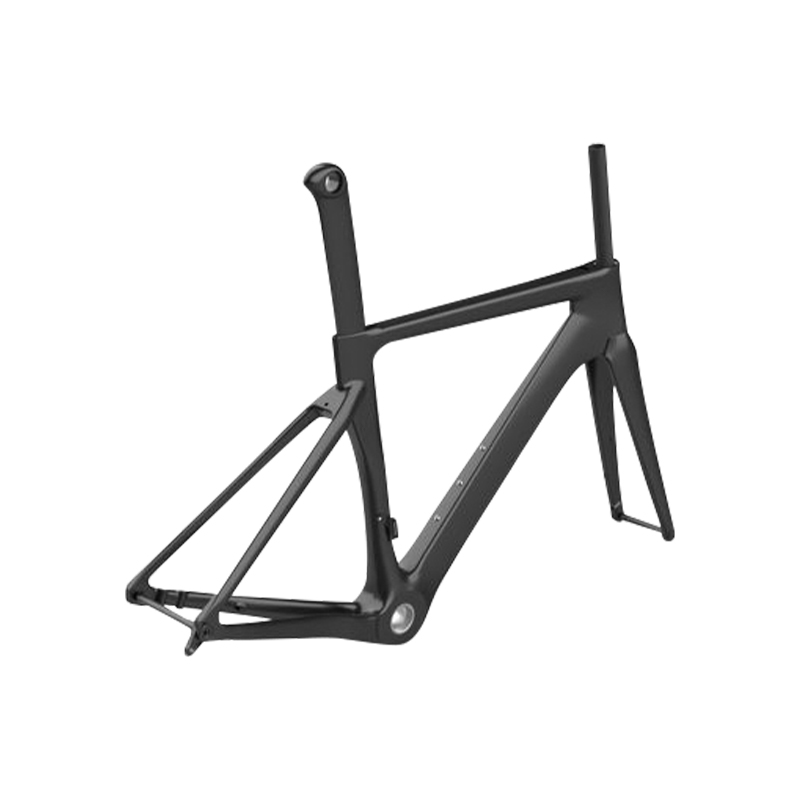

Cykelstel i kulfiber
Monokok konstruktion ved hjælp af Toray T700, T800 og M40J kulfiber prepreg med EPS intern støbning. Stelvægtområde 850–1150 g (størrelse M, skivebremseversion). Layup-skema udviklet til anisotropisk stivhedsfordeling: hovedrørets laterale stivhed 120 N·m/° (EN 14781 standard), bundbeslag torsionsstivhed 180 N·m/° under 50 N·m momentindgang. Frafaldsjusteringstolerance ±0,5 mm, pres-fit BB86-skalkoncentricitet inden for 0,05 mm.
Vægt (M) 850-1150 g
BB stivhed 180 N·m/°
Gaffel offset 43–48 mm
◆
Strukturelle fordele
  • → Specifikt stivhedsforhold: 105–120 kN·m/kg, der overstiger aluminium 6061 (25 kN·m/kg) og stål (20–22 kN·m/kg) under samme masse.
  • → Vibrationsdæmpning: Modal dæmpningskoefficient 0,025–0,035 ved 50–200 Hz, hvilket reducerer transmission af vejsnak til kontaktpunkter.
  • → Slagfasthed: Faldtestydelse i henhold til EN 14766: ingen strukturelt brud efter 22 kg faldet fra 450 mm højde.
  • → Korrosionsbestandighed: Upåvirket af sved, saltspray eller UV-eksponering (testet i henhold til ASTM B117, 500 timer).
◆
Geometriske og layup-data
Kædestag længde 405–425 mm (afhængig af størrelse)
Hovedrørsvinkel 71°–73,5°
Nederste beslag fald 65–75 mm
Fibervolumenfraktion 58 % – 65 %
Antal lag (DT-område) 12-18 lag (0°/45°/90° orientering)
01
Mekanisk validering
Træthedstest i henhold til ISO 4210-6: 100.000 cyklusser ved 1.200 N belastning påført pedaler, ingen revneudbredelse. Hovedrørsstød: 18 kN statisk belastning uden fejl.
02
Overflade & finish
Mat UD, blank twill eller rå carbon-eksponeret finish. Klarlaktykkelse 40–60 μm, UV-stabil med gulning ΔE < 1,5 efter 500 timer QUV.
03
Kompatibilitet
Tilspidset hovedrør (1-1/8" til 1-1/2"), gevind BB86-92 eller T47 bundbeslag, fladmonteret skivebremse (160/140 mm rotor), gennemgående aksel 12x100/12x142 mm.
⚙
Applikationssegmenter
Road racing Endurance/Gran Fondo Grus all-road Banecykling E-cykelkonvertering (certificeret)
▸ Monterings- og drejningsmomentspecifikationer
  • Spindelpladebolte: 5–6 N·m (carbon-samlingspasta påkrævet på styrerør)
  • Bundbeslagskopper: 40–50 N·m (gevind) / prespasning kræver Loctite 641
  • Skivebremsecaliperbolte: 8–10 N·m (gevindsikring medium styrke)
  • Derailleurophæng: 3–4 N·m, udskiftelig dropout type UDH-kompatibel
▸ Vedligeholdelses- og håndteringsnotater
  • Undgå at klemme på toprør eller sadelrør; brug kun arbejdsstandsklemme på sadelpinden.
  • Inspicer for delaminering efter styrt ved hjælp af mønt-tap-test (hørbar tonehøjdeændring indikerer adskillelse).
  • Overskrid ikke 8 N·m på nogen carbon-grænsefladekomponent uden skive eller momentbegrænser.
  • Opbevaringstemperatur -10°C til 50°C, undgå direkte kontakt med acetone eller bremsevæske.
ⓘ
Maksimal ryttervægtgrænse
120 kg (inklusive gear) for vej-/grusvarianter; 150 kg for forstærket e-bike certificeret version.
ⓘ
Garantidækning for maling
2 år mod delaminering eller klarlakafskalning. Stenslag ikke dækket.
ⓘ
Di2/EPS intern routing
Kompatibel med Shimano Di2, SRAM AXS, Campagnolo EPS. Indvendige kanaler til 4 ledninger.
! ISO 4210-6 certificeret. Batch-serienummer for sporbarhed. Layup optimeret til 75 kg ryttervægt; tilpasning tilgængelig for stivhed tuning.
